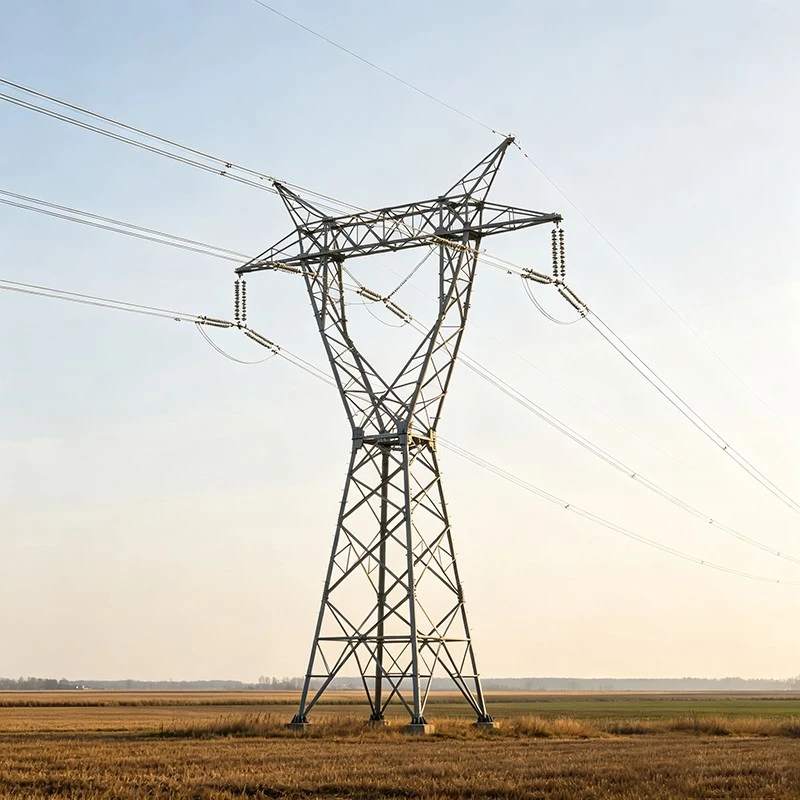

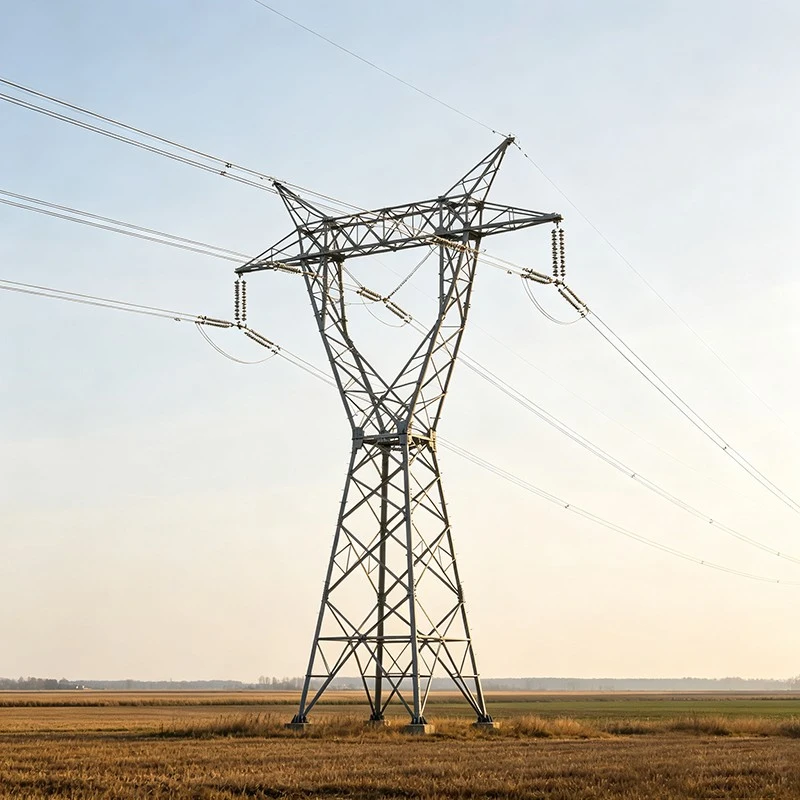

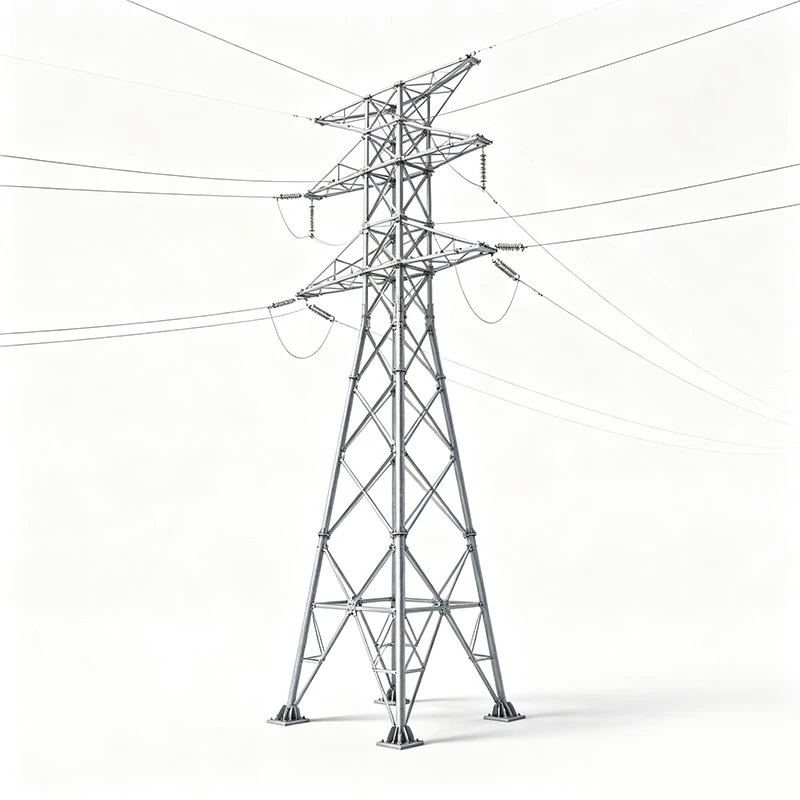

Torre de tensió tubular

La torre de tensió tubular està dissenyada principalment per a seccions de tensió de línies de transmissió. Es pot instal·lar en posicions d'angle de línia, punts terminals i seccions d'encreuament on la torre ha de suportar la tensió del conductor i les direccions de càrrega canviants.



Depenent de la disposició del projecte, la torre també es pot configurar per a posicions de tangent, branca o transposició. Hi ha disponibles arranjaments d'un-circuit, de doble- i de diversos-circuits. L'angle de la línia es pot dissenyar dins d'un rang de 0 a 90 graus.



L'estructura del tub d'acer i els membres coincidents es configuren segons el nivell de tensió, la disposició del conductor i el cable de terra, la distància, la diferència del terreny i les condicions meteorològiques locals. Això permet que el cos de la torre, els braços transversals i els punts de connexió del conductor coincideixin amb els requisits de càrrega reals de cada posició de la torre de tensió.

Les altures nominals habituals inclouen 12, 15, 18, 21, 24, 27, 30, 33 i 36 metres. Es poden produir estructures de potes-desiguals per a llocs muntanyosos o posicions de torres amb diferents elevacions de fonamentació.

Les llums horitzontals típiques són de 250 a 500 metres, mentre que les llums verticals típiques són de 300 a 600 metres. Les dimensions principals inclouen l'alçada total de la torre, l'amplada de la base i la longitud del braç transversal. Aquestes dimensions es confirmen segons la direcció de la línia, la disposició del circuit i la posició de la torre.

La torre de tensió tubular es pot combinar amb conductors d'alumini reforçats amb acer LGJ-185, 240, 300, 400 i 500. El fil d'acer GJ o el cable de terra òptic OPGW es poden utilitzar per al sistema de cable de terra.

Les velocitats bàsiques del vent poden incloure 23,5 m/s, 27 m/s o 31 m/s. El gruix del gel es pot configurar per a gel lleuger de 5 a 10 mm, gel mitjà de 15 a 20 mm o gel pesat de 20 a 50 mm. Els requisits sísmics es poden dissenyar segons les intensitats del lloc de 6-8 graus.

Les principals opcions d'acer inclouen Q235B, Q355B o Q345B. Q420B es pot seleccionar per a estructures amb càrregues més altes. Els materials requerits pel país del projecte també es poden utilitzar després de la confirmació tècnica.

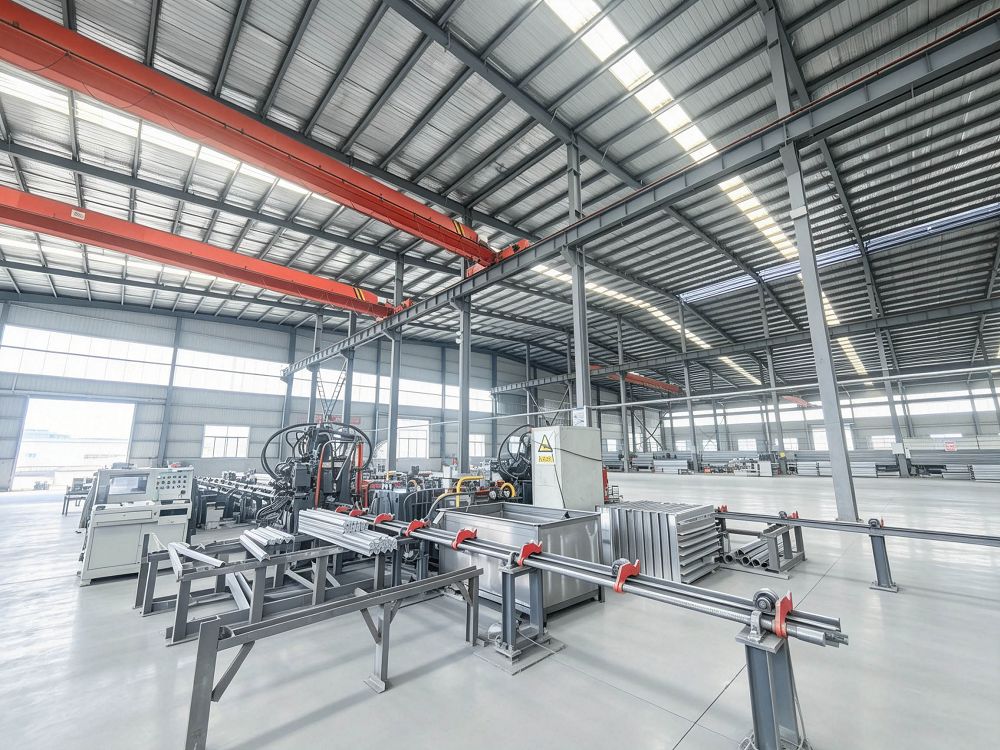

Els components de la torre es tallen i processen mitjançant perforació o perforació làser a la fàbrica. Les connexions utilitzen cargols de grau 6,8 o 8,8 d'alta resistència. La instal·lació del lloc es completa principalment mitjançant un muntatge cargolat i, en general, no es requereix soldadura de camp.

Els components acabats reben galvanització-en calent. El gruix normal del recobriment de zinc és d'almenys 85 μm. Es pot especificar una protecció millorada contra la corrosió per als entorns costaners i de-esprai salin.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. té capacitats de fabricació per a diferents tipus de torres de transmissió de 500 kV i per sota. L'empresa té un certificat de qualificació per a torres de línia de transmissió de 500 kV i té una capacitat de producció anual de torres d'energia de 20.000 tones.



• La torre de tensió tubular es pot produir segons dibuixos tècnics o prototips físics. S'admeten els serveis OEM i ODM. La quantitat mínima de comanda és d'1 tona i es poden organitzar mostres pagades o components de prova abans de la producció en massa.

• Es poden combinar diferents models en el mateix ordre. El control de producció inclou l'autoinspecció del procés-, el mostreig de productes semi-acabats i la inspecció d'envasos. S'accepten-inspeccions de tercers. L'embalatge d'exportació rep un reforç addicional i el producte es subministra amb una garantia de dos-anys.
