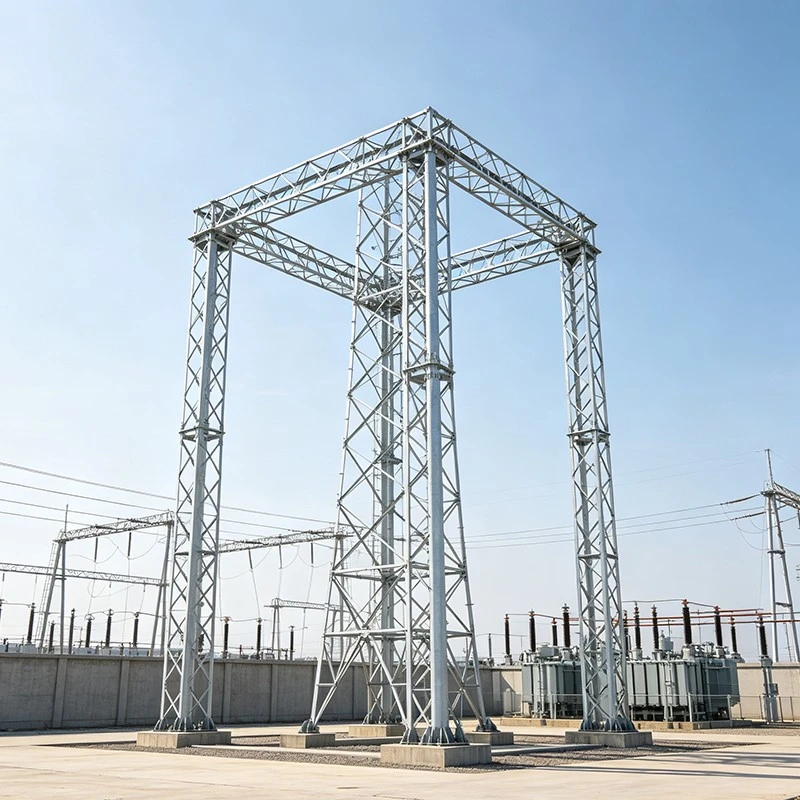

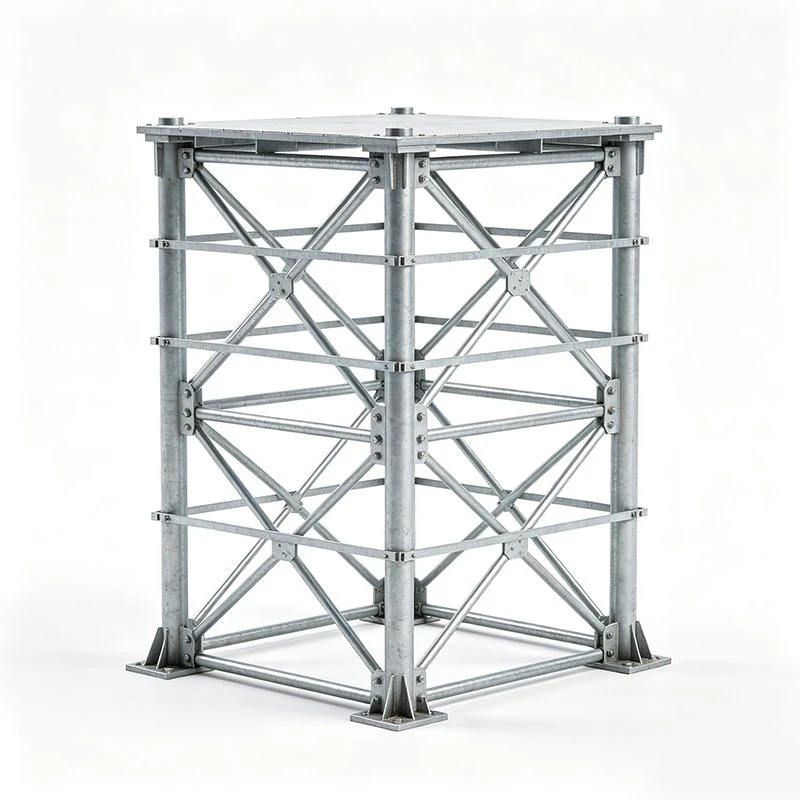

Torre de gelosia tubular de quatre potes

La torre de gelosia tubular de quatre potes utilitza quatre potes de suport tubular principals combinades amb membres de gelosia. Aquesta disposició crea un cos de torre, una amplada de la base i una posició de cames clarament definits.



La torre es pot utilitzar per a posicions de tangent, tensió, angle, terminal i encreuament. Els braços transversals i els punts de connexió dels conductors es poden configurar per a línies de transmissió d'un-circuit, de doble- o de diversos-circuits.



L'angle de la línia es pot dissenyar entre 0 i 90 graus. L'alçada total, l'amplada de la base, la longitud del braç transversal i les dimensions individuals de les cames es determinen segons la posició de la torre i la disposició de la base.



Aquesta forma estructural és adequada per a planes, línies muntanyoses i llocs on els quatre fonaments tenen elevacions diferents.

Les altures nominals habituals oscil·len entre els 12 i els 36 metres. Els dissenys-desiguals de potes permeten que les potes individuals de la torre coincideixen amb diferents nivells de fonamentació en terrenys inclinats.

Les llums horitzontals típiques són de 250 a 500 metres, i les llums verticals típiques són de 300 a 600 metres. L'estructura pot suportar conductors LGJ-185, 240, 300, 400 i 500. El fil d'acer GJ o el cable de terra òptic OPGW es poden incloure a la configuració de la línia.

Cadascuna de les quatre potes es pot identificar segons la posició de la torre i la ubicació de la base. Durant la producció, les columnes principals, els braços transversals, els membres de gelosia i les peces de connexió s'agrupen segons el número de torre, la posició de les potes i les especificacions dels components.

Es poden produir diferents altures de torre, circuits i combinacions de potes dins del mateix ordre de projecte.

La torre de gelosia tubular de quatre potes pot utilitzar acer Q235B, Q355B o Q345B. El Q420B es pot seleccionar per a tipus de torres de càrrega pesada-. També es poden utilitzar materials-especificats del projecte.

Els paràmetres estructurals poden cobrir velocitats bàsiques del vent de 23,5 m/s, 27 m/s i 31 m/s. El gruix del gel pot variar entre 5 i 50 mm per a condicions de gel lleugeres, mitjanes o pesades. El disseny sísmic es pot configurar per a intensitats del lloc de 6 a 8 graus.

El tub d'acer i els components coincidents es tallen i processen mitjançant perforació o perforació làser. Les connexions utilitzen cargols d'alta resistència de grau 6,8 o grau 8,8.

L'estructura rep galvanització-en calent. El gruix normal del recobriment de zinc és d'almenys 85 μm, mentre que es pot especificar una protecció més forta per a les zones costaneres i amb alt-spreig-sal.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. dóna suport a la producció segons dibuixos del client o prototips físics. Els serveis OEM i ODM estan disponibles.



• L'empresa té el seu propi equip d'investigació i desenvolupament. El personal tècnic, de planificació de la producció i de qualitat coordinen les quatre-dimensions de potes, les combinacions desiguals-de potes i els conjunts de components complets.



• La quantitat mínima de comanda és d'1 tona. Es poden combinar diferents models o dimensions en una sola comanda. Durant la fabricació es duen a terme l'autoinspecció del procés i el mostreig de productes semi-acabats. La quantitat de components i les peces coincidents es tornen a comprovar durant l'embalatge.

• El progrés de la producció es pot informar mitjançant fotos o vídeos. L'embalatge d'exportació rep un reforç addicional per donar suport a projectes que contenen diversos tipus de torre, combinacions de potes i lots de lliurament.
