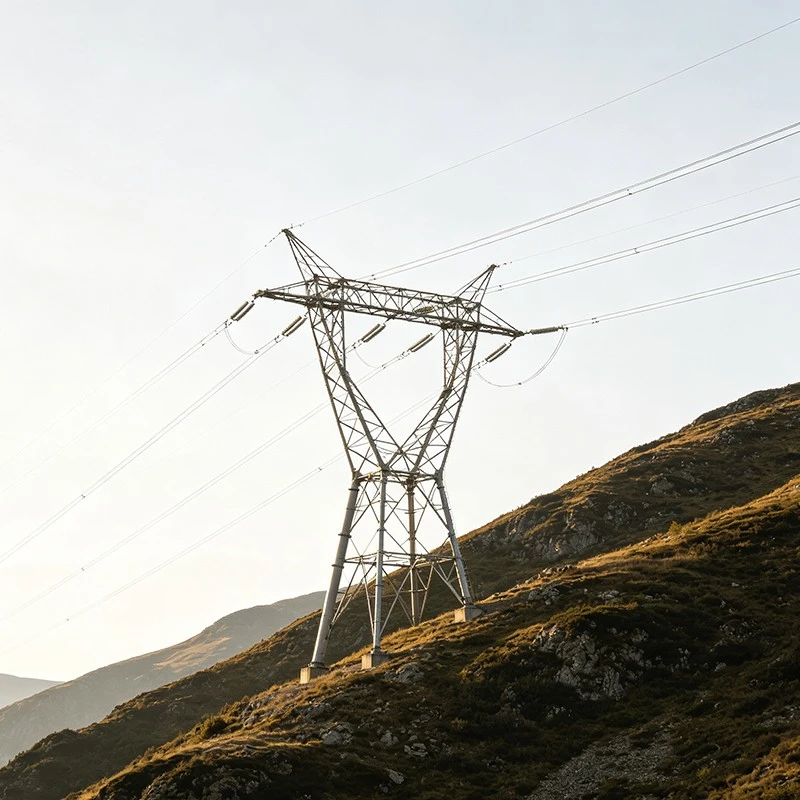

Torre de transmissió de cama tubular

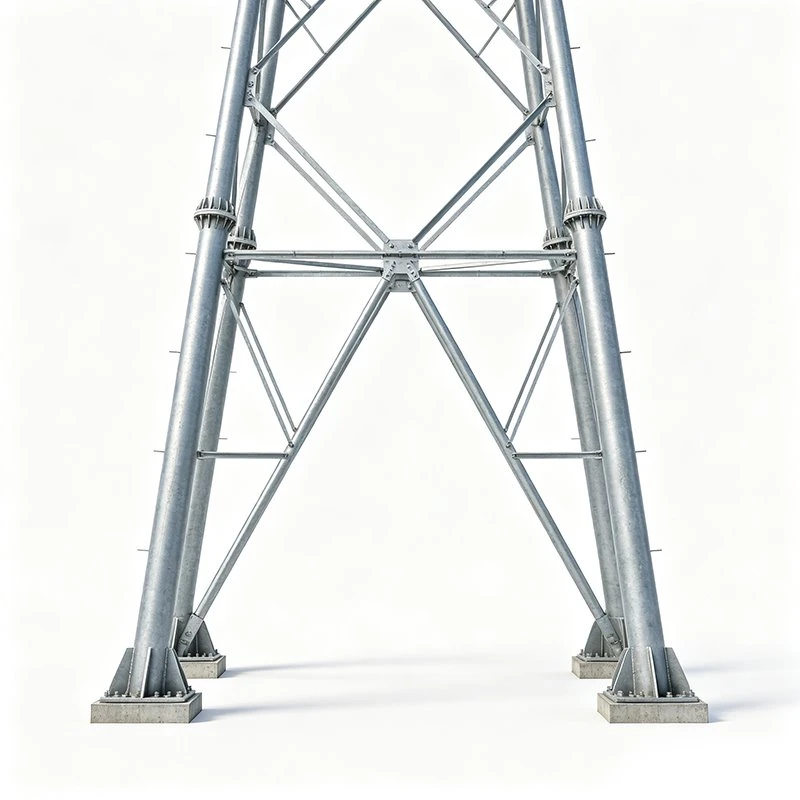

La torre de transmissió de potes tubulars utilitza potes principals de tub d'acer com a membres de suport primaris. Les potes principals estan connectades amb components de gelosia per formar una estructura de torre de transmissió completa.



Es pot utilitzar per a posicions de tangent, tensió, angle, terminal, encreuament, ramificació i transposició. S'admeten arranjaments d'un-circuit, de doble- i de diversos-circuits.



La mida de cada pota principal tubular es coordina amb l'alçada total de la torre, l'amplada de la base, la longitud del braç transversal i les càrregues de la línia de transmissió. Es poden dissenyar diferents formes de torre per a angles de línia de 0 a 90 graus.



El producte serveix principalment a projectes de línies de transmissió de 500 kV i menys. Els dissenys a l'estranger poden seguir el nivell de tensió local i els requisits tècnics.

Les altures nominals habituals inclouen 12, 15, 18, 21, 24, 27, 30, 33 i 36 metres. Es poden produir estructures-desiguals de potes per a terrenys i fonaments complexos a diferents elevacions.

Les llums horitzontals típiques són de 250 a 500 metres, mentre que les llums verticals típiques són de 300 a 600 metres.

La torre de transmissió de potes tubulars es pot combinar amb conductors LGJ-185, 240, 300, 400 i 500. El fil d'acer GJ o el cable de terra òptic OPGW es poden utilitzar com a cable de terra.

Les potes tubulars, els braços transversals, els membres de gelosia i les peces de connexió es produeixen com a conjunts complets segons la posició de la torre. Això fa que el producte sigui adequat per a projectes amb requisits clars d'estructura-de la pota principal, alçada de la torre i càrrega de la línia.

L'acer principal pot incloure Q235B, Q355B o Q345B. El Q420B es pot utilitzar en condicions de càrrega més elevades. Es poden seleccionar altres materials segons els estàndards del projecte.

El disseny estructural pot considerar velocitats bàsiques del vent de 23,5 m/s, 27 m/s i 31 m/s. Les condicions del gel poden incloure gel lleuger de 5 a 10 mm, gel mitjà de 15 a 20 mm o gel pesat de 20 a 50 mm. Les condicions sísmiques es poden configurar per a intensitats del lloc de 6 a 8 graus.

Els components es tallen i processen amb perforació làser o punxonat a la fàbrica. Per a les connexions s'utilitzen perns d'alta resistència de grau 6,8 o grau 8,8. La instal·lació del lloc es completa principalment mitjançant cargols.

Després de la fabricació, s'aplica-galvanització per immersió en calent. El recobriment normal de zinc és d'almenys 85 μm. Hi ha disponible una protecció contra la corrosió millorada per a entorns-de sal.

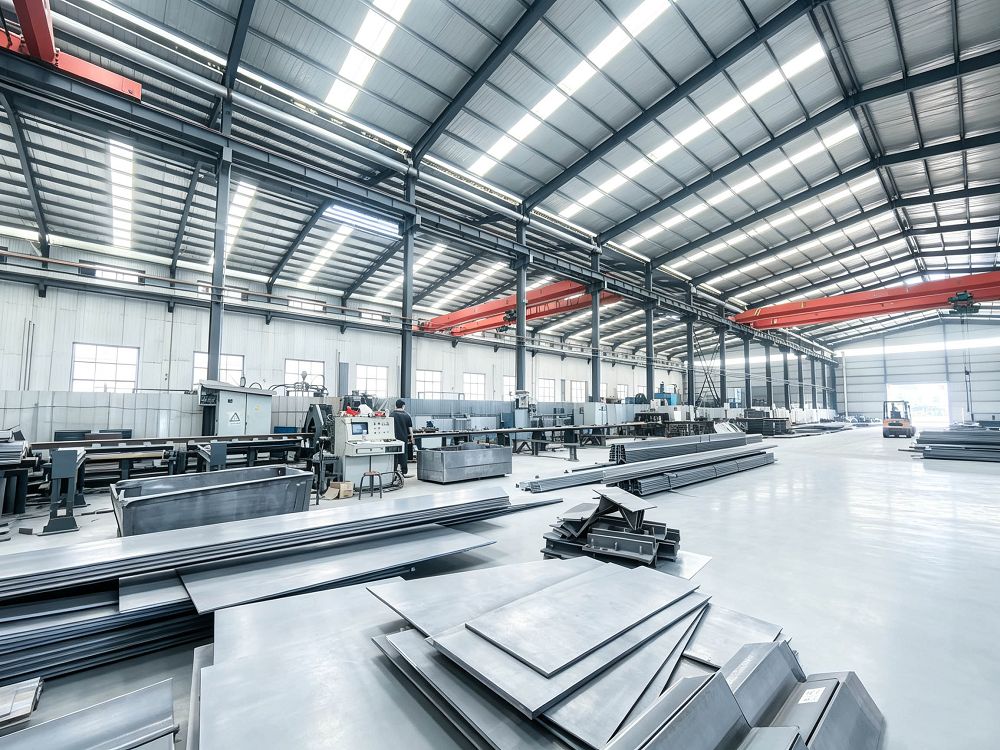

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. té processos connectats per al disseny tècnic, el subministrament de materials, la planificació de la producció, la fabricació, la inspecció de qualitat, la instal·lació de transport i el-servei postvenda.



• La torre es pot produir a partir de dibuixos del client o prototips físics. Els materials, les dimensions i els horaris de lliurament es confirmen abans de la fabricació.



• Els treballadors realitzen una inspecció automàtica-durant la fabricació i el personal de qualitat inspecciona els productes semi-elaborats i els envasos mitjançant mostres. El client pot organitzar una-inspecció de tercers.

• S'ofereix una garantia de dos-anys. Si els components estan danyats o falten peces després del lliurament, l'equip postvenda-comprova el problema mitjançant fotos o vídeos i ofereix suport local per a la manipulació o peces de recanvi segons la situació real.
