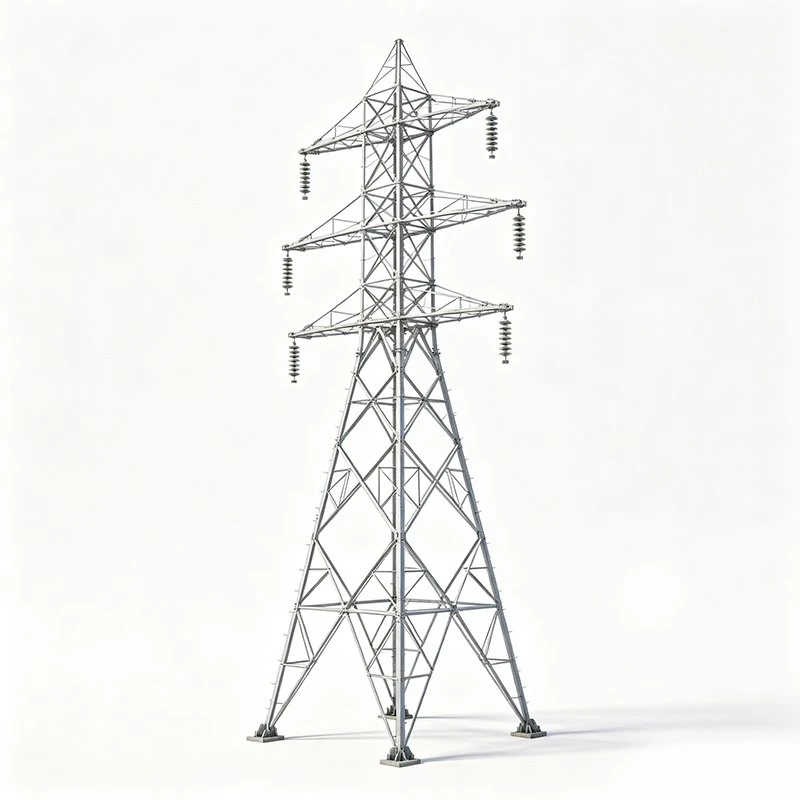

Torre de transmissió de gelosia tubular

La torre de transmissió de gelosia tubular utilitza membres de tub d'acer per formar un cos de torre de gelosia per suportar conductors, cables de terra i accessoris de línia relacionats.





Es pot dissenyar com a torre tangent, torre de tensió, torre d'angle, torre terminal, torre d'encreuament, torre de branca o torre de transposició. Hi ha disponibles arranjaments d'un-circuit, de doble- i de diversos-circuits. L'angle de la línia es pot dissenyar dins d'un rang de 0 a 90 graus.





L'empresa fabrica principalment torres de transmissió per a projectes de 500 kV i inferiors. Els productes a l'estranger es poden personalitzar segons el nivell de tensió local, els paràmetres de la línia i els documents tècnics del projecte.

Les altures nominals habituals inclouen 12, 15, 18, 21, 24, 27, 30, 33 i 36 metres. Les estructures de potes-desiguals es poden utilitzar per a vessants de muntanyes o fonaments amb diferents elevacions.

L'alçada total de la torre, l'amplada de la base i la longitud del braç transversal es determinen segons la posició de la torre. Les llums horitzontals típiques són de 250 a 500 metres, mentre que les llums verticals típiques són de 300 a 600 metres.

La torre de transmissió de gelosia tubular pot suportar conductors d'alumini reforçats amb acer LGJ{-185, 240, 300, 400 i 500. El fil d'acer GJ o el cable de terra òptic OPGW es poden utilitzar per al sistema de cable de terra.

Aquesta gamma permet configurar la torre per a planes, línies muntanyoses, trams d'encreuament i altres projectes que requereixen circuits personalitzats i arranjaments de torres.

Les principals opcions d'acer inclouen Q235B, Q355B o Q345B. El Q420B es pot seleccionar per a estructures de-càrrega pesada. També es poden utilitzar els materials requerits pel país del projecte.

Les velocitats bàsiques habituals del vent inclouen 23,5 m/s, 27 m/s i 31 m/s. Es poden discutir requisits més alts per a les zones costaneres de fort-vent. El gruix del gel pot cobrir gel lleuger de 5 a 10 mm, gel mitjà de 15 a 20 mm i gel gruixut de 20 a 50 mm. Els requisits sísmics es poden configurar per a intensitats del lloc de 6 a 8 graus.

Els components es tallen i processen mitjançant perforació làser o punxonat a la fàbrica. Les connexions utilitzen cargols de grau 6,8 o 8,8 d'alta resistència. El muntatge del lloc es completa principalment amb cargols.

La torre completa rep galvanització en calent-. El gruix normal del recobriment de zinc és d'almenys 85 μm. Hi ha disponible una protecció contra la corrosió millorada per a entorns costaners i-squats.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. té una capacitat de producció anual de 20.000 tones per a diferents tipus de torres elèctriques.



• Els operadors realitzen una inspecció automàtica-durant la fabricació, mentre que el personal de qualitat inspecciona els components semi-acabats i els productes envasats mitjançant mostres. S'accepten-inspeccions de tercers.



• Els paràmetres tècnics i el temps de lliurament previst es discuteixen abans de la producció. Es poden proporcionar fotos o vídeos durant la fabricació. La quantitat mínima de comanda és d'1 tona.

• L'embalatge d'exportació rep un reforç secundari per reduir el risc de membres de tubs d'acer solts, peces de connexió mixtes o danys de transport. El producte es subministra amb una garantia de dos-anys i assistència post-venda.
